阿里云企业上云网络架构解决方案,本架构方案采用跨可用区部署方式,实现故障恢复和高可用,涉及云产品有阿里云服务器ECS、负载均衡SLB、云数据库RDS、对象存储OSS、Redis、PTS和ARMS,久云大使分享阿里云企业上云网络架构图及说明:

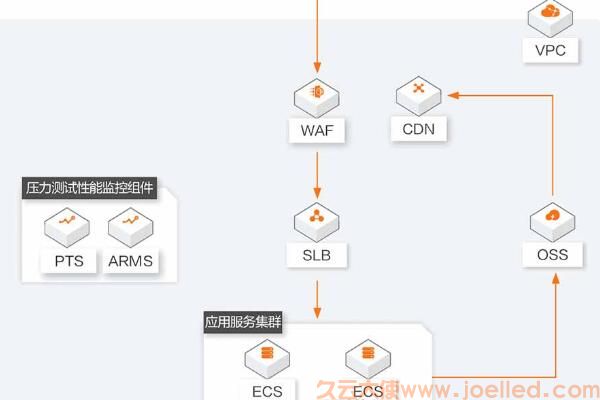

阿里云企业上云网络架构本架构方案是跨可用区部署的方式,什么是可用区?可用区是电力和网络相互独立的区域,一个可用区故障不会影响另一个可用区,也可以理解为部署在不同机房,将阿里云服务器ECS实例部署在同一地域的不同可用区内,实现故障恢复和高可用。
该图中企业上云网络架构使用到的阿里云产品有云服务器ECS、负载均衡SLB、云数据库RDS、对象存储OSS、Redis、PTS和ARMS:
1、云服务器ECS:阿里云明星产品,上云必备;
2、负载均衡SLB:SLB用于提高系统高可用性和高并发负载能力的有效手段之一,通过将业务负载分按策略分发到后端多台应用服务器以应对高并发流量给整个系统带来的访问压力同时避免服务器的单点故障引起额业务中断,SLB自身也可以部署在同一地域的不同可用区自身具备高可用属性;
3、云数据库RDS:云数据库可以部署在同一地域的不同可用区,实现数据库主备的高可用架构,同时可以根据业务需要开通只读节点,分担主数据库的业务压力,增加应用的吞吐量;
4、对象存储OSS:OSS承载静态内容,通过阿里云CDN进行分发,当CDN的缓存未命中时进行OSS回源;
5、Redis:Redis作为底层数据库的缓存,可以有效降低数据响应时间,提高吞吐量和并发处理能力,降低后端数据库负载,提升整体业务处理性能;
6、PTS和ARMS:PTS和ARMS组合适合在互联网业务上线前以及应对大促活动等高流量业务前测试业务系统能否达到预期设计性能,找出性能瓶颈。
阿里云助力企业上云可以领取阿里云2000元普惠上云代金券,上述为企业典型上云架构,助您快速完成服务的高可用,高性能部署,降低企业IT成本,提升运维效率。
